 300L hexagonal full leds

Aller en bas
3 participants
AuteurMessage
coyote
Goutte d'eau
Goutte d'eau



Masculin Messages : 5
Age : 54

300L hexagonal full leds Empty
MessageSujet: 300L hexagonal full leds   300L hexagonal full leds Icon_minitimeVen 21 Oct - 22:16

Je me permet à mon tour , bien modestement ,de vous présenter mon bac. Comme dit dans le titre, il sagit d'un 300l hexagonal qui a nécéssité beaucoup de bricolage. Quasiment tout a été refait : meuble, éclairage, tuyauterie pvc, joints, éléctricité etc...


Coté technique
Longueur 75, prof 60 et haut 63
Bac percé pour filtration

Filtration:
Biopur 1200L/h + JBL Cristalprofil 120 + eheim 2024

Brassage enterré: boyu 1200L/h

Co2 industriel 10Kg diffuseur céramique
Sol: sol nutritif maison + manado + gravier de riviere
Décor: pierres résinées + racines

Eclairage: Full Led DIY: 960 leds 5 mm

Tout d'abord il sagit d'un bac d'occasion avec à l'origine une décante avec pompe et chauffage 300W et 2 tubes de 18W 300L hexagonal full leds Smiloisson-exorbite-p que j'ais racheté 60€
Le bac tel que l'ais eu:

300L hexagonal full leds 100_5410

300L hexagonal full leds 100_5411

300L hexagonal full leds 100_8710

La premiere étape a été de virer la décante et de gratter les vitres.

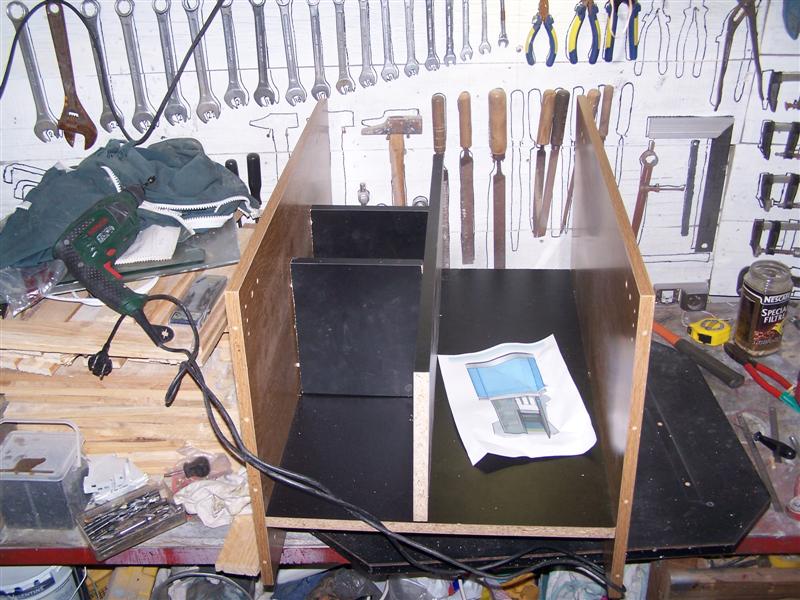

Puis j'ais entrepris de refaire ce pauvre meuble

300L hexagonal full leds 100_8711

300L hexagonal full leds 100_0410

J'ais par la suite remplacé les renforts et la pluparts des joints. Le silicone noir a laissé la place à du transparent.

300L hexagonal full leds 100_0411

Il fallait absolument changer la galerie et j'ais donc tenté l'aventure des Leds. J'ais utilisé du plexi que j'avais en stock .
- 554 blancs
- 272 blancs chaud
- 82 rouges
- 53 bleues
soit 961 Leds
La decoupe

300L hexagonal full leds 100_0412

Le traçage et le perçage de 961 trous de 5mm

300L hexagonal full leds 100_0413

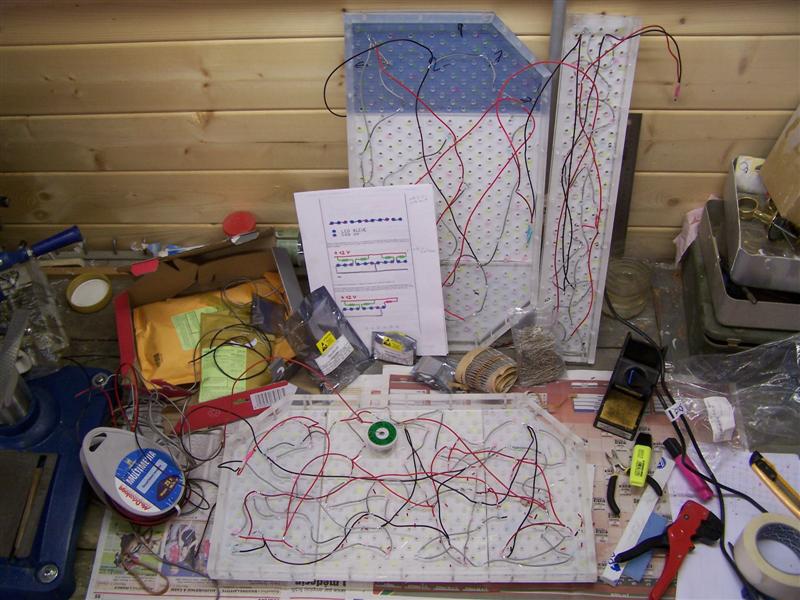

Le câblage, gros taf affraid

300L hexagonal full leds 100_0610

Les trous des leds, les joints et les soudures ont été bouché ou recouvert à la colle chaude, du silicone et du plastifiant en bombe.
Et ça marche !

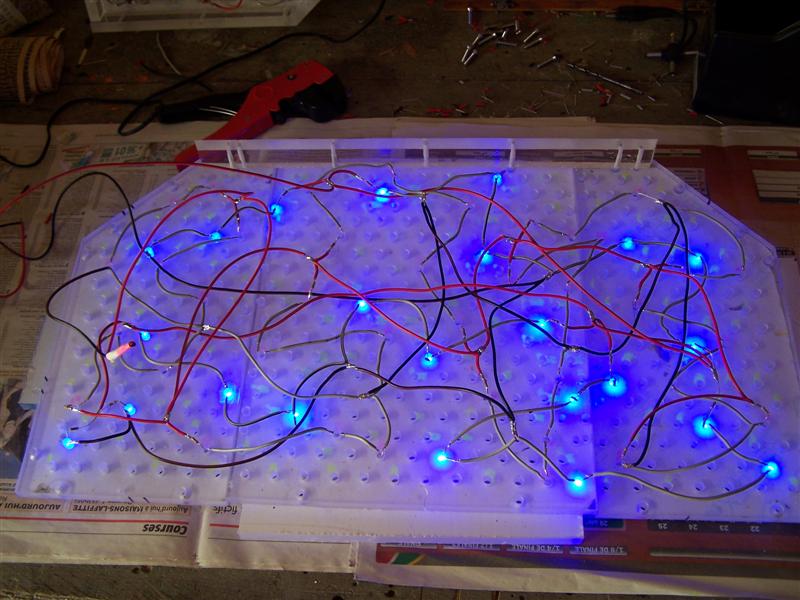

Les bleus

300L hexagonal full leds 100_0710

les rouges


300L hexagonal full leds 100_0711

les blancs chauds

300L hexagonal full leds 100_0712

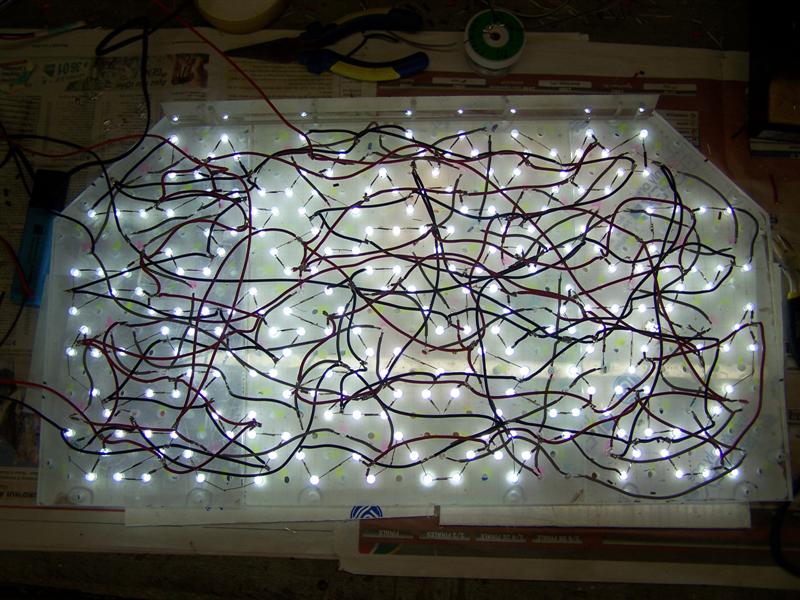

les blancs

300L hexagonal full leds 100_0713

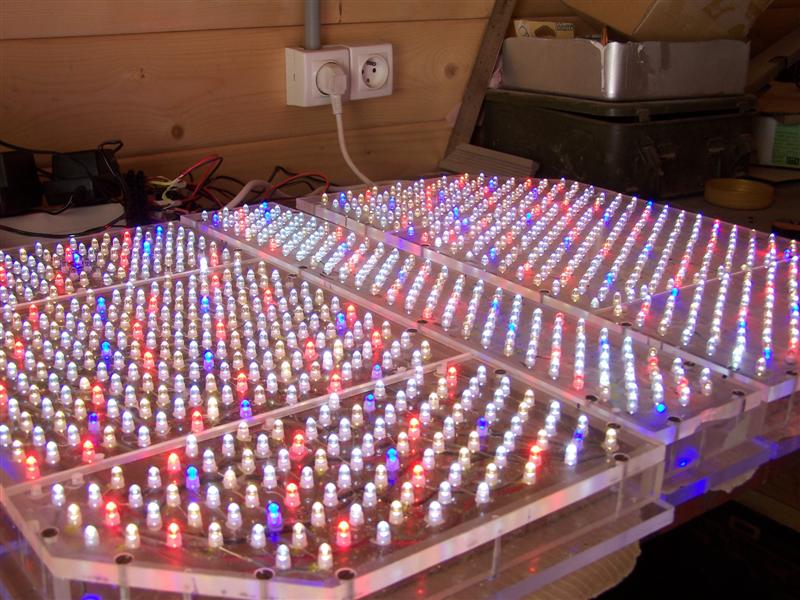

l'ensemble

300L hexagonal full leds 100_0714

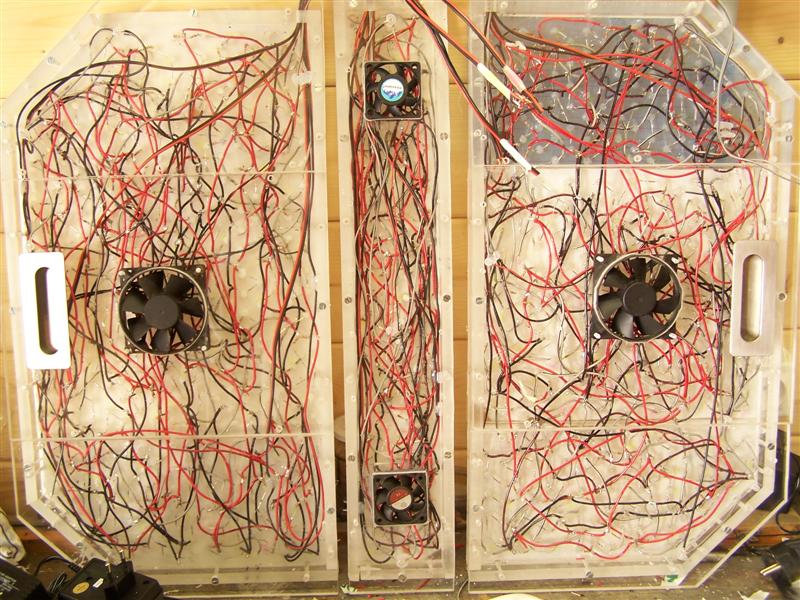

Le dessus avec les ventilos qui sont là pour assainir en cas d'humidité. Normalement ,, il ne devrait pas en avoir mais on ne sait jamais.

300L hexagonal full leds 100_0715

Les leds sont alimenté par une alim de pc via des timers 12V pour les blanc, blancs chaud et les rouges. Et les bleus me direz-vous ? l'alim est également sur timer.
Le bac a également été perçé en 4 endroits et j'ais donc dû fabriquer un gabarit ou un guide de perçace.

300L hexagonal full leds 100_1210

Comme pour les leds, c'était mon baptème du feu, mais ça passe.

300L hexagonal full leds 100_1211

La suite avec la tuyauterie pvc 25mm, grosse prise de tête encore pour loger tout ça

300L hexagonal full leds 100_1710

Avec le filtre uv qui ne fonctionnera que ponctuellement.


J'ais aussi bricolé mes cannes de rejet et d'aspi en tube pmma. Apres coup je me dis que c'est peut-etre une erreur (entretien)

300L hexagonal full leds 100_1711

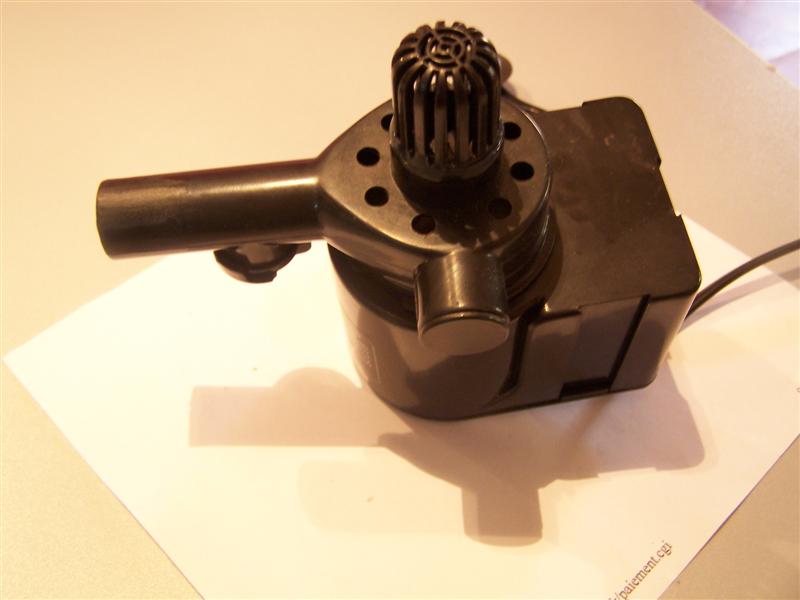

Encore une bricole qui m'a pris un peu de temps, le brassage enterré en tube IRL alimenté par la boyu 1200L/h un peu treansformée

300L hexagonal full leds 100_1810

300L hexagonal full leds 100_2529

On continue avec la réalisation du rétro-éclairage pour lequel je me suis confectionné 2 réglettes de leds. Une de 50 blancs chauds et l'autre de 50 bleus

300L hexagonal full leds 100_1811

Sur le support (avec les branchement de la galerie au passage)

300L hexagonal full leds 100_1812


300L hexagonal full leds 100_1813

une fois branché, voila ce que ça donne

300L hexagonal full leds 100_1814

300L hexagonal full leds 100_1815


Tant que j'était dans les leds et qu'ils m'en restait, j'ais fait ça

300L hexagonal full leds 100_1212

300L hexagonal full leds 100_1213

La derniere bricole. Partez pas ça se termine !!!
au départ la filtration du bac devait etre assurée par le biopur et le cristalprofil mais j'ais eu l'occasion d'acquerir un eheim 2024 pour 15€. Ca m'a d'abord paru démesuré mais en mèmé temps je craignais que le diametre et les nombreux coudes à angle droit n'en ralentisse le débit. Comme il n'était pas question de reperçer le bac, il a fallu donc faire quelque chose.
Et j'ais donc fait ceci

300L hexagonal full leds 102_2413

Et le bac tel qu'il est à l'heure d'aujourd'hui

300L hexagonal full leds 100_2530

300L hexagonal full leds 100_2531

la nuit

300L hexagonal full leds 100_2532

Le lever du jour en 3 étapes:

etape 1


300L hexagonal full leds 100_2533

300L hexagonal full leds 100_2534

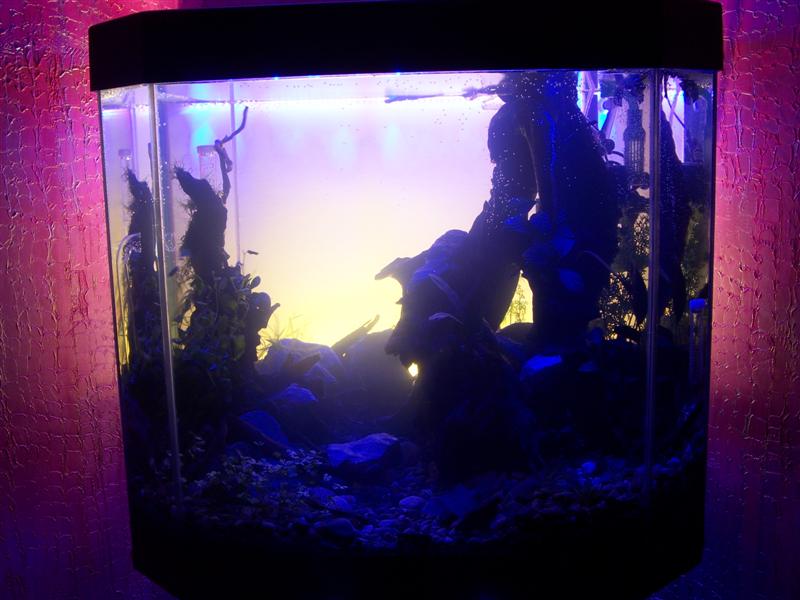

étape 2

300L hexagonal full leds 100_2535

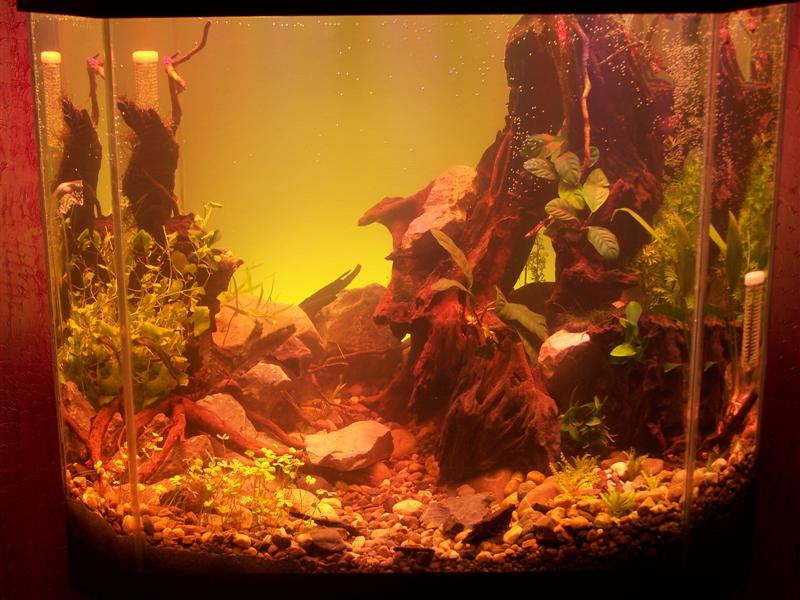

étape 3

300L hexagonal full leds 100_2536

Et le plein jour dont la durée est de 6h00 pour le moment mais qui sera progressivement augmentée

300L hexagonal full leds 100_2537

la plantation:

Ceratopteris Siliquosa, Cardamine Lyrata Pogostemon, Anubia coffeefolia, barteri, barteri nana, et gracilis, marsilea hirsuta Avec peut-etre par la suite ranunculus



voila, le bac est en eau depuis 1 mois et j'attend la fin du cyclage pour la prochaine étape, à savoir, l'introduction des poissons

@+
Revenir en haut Aller en bas
oliv
Artémias
Artémias
oliv


Masculin Messages : 38
Age : 52
Humeur : Cool

300L hexagonal full leds Empty
MessageSujet: Re: 300L hexagonal full leds   300L hexagonal full leds Icon_minitimeSam 22 Oct - 13:32

Salut coyote, t'as fais du beau boulot, j'espere que tout fonctionnera comme tu le veux .
Ton éclairage Led m'interesse bien , j'aurai voulu savoir ou tu avais eu tes Leds et si possible leurs carctéristique ;
Merci et bonne continuation .
Revenir en haut Aller en bas
Philippe
Dauphin
Dauphin
Philippe


Masculin Messages : 450
Age : 56
Humeur : tu sais ce qui t' dit l'cassis...

300L hexagonal full leds Empty
MessageSujet: Re: 300L hexagonal full leds   300L hexagonal full leds Icon_minitimeSam 22 Oct - 13:45

salut coyote, vraiment top le levé et le couché de soleil, moi j'aime.
En plus ambiance assurée dans la pièce ou se trouve l'aqua, joli trvail et superbement bien pensé pour un eau douce. tient nous au courant de son évolution: (pousse des plantes, vie dans l'aqua etc...)

a bientôt

Philippe
Revenir en haut Aller en bas
http://www.energie-planete.com
coyote
Goutte d'eau
Goutte d'eau



Masculin Messages : 5
Age : 54

300L hexagonal full leds Empty
MessageSujet: Re: 300L hexagonal full leds   300L hexagonal full leds Icon_minitimeSam 5 Nov - 16:11

salut et merci !!

Oliv, j'ais trouvé mes leds à cette adresse:

[Vous devez être inscrit et connecté pour voir ce lien]

Voici les caracteristiques:

diamètre 5 mm

Angle 25°
Intensité lumineuse: 55000 mcd = 55cd - blancs
20cd - blancs chauds
10cd - rouges
25cd - bleues
puissance absorbée: 0,07 W
éfficacité lumineuse : 117 lm/ W

Et le forum, que tu connait peut-etre, ou j'ai puisé moninspiration:

[Vous devez être inscrit et connecté pour voir ce lien]

Voila

@+
